| | | Parameter (1500 pcs/8 jam) |
| Kelompok Barang | Barang | Spesifikasi | Satuan | JUMLAH |
| Jalur Konveyor Pelat Rantai | garis pelat rantai | Pelat baja A3 membengkokkan pelat samping pembentuk, rangka pipa baja persegi (P=1500), 60×40*2.5, rantai pengangkut (P=100), roda pemandu sisi sabuk rantai, gambar pelat baja membentuk pelat rantai, bahannya adalah pelat baja tahan karat T=2 mm. | m | 47,75 |
| Perangkat Penggerak | Peredam 1,5kw (CPG) | mengatur | 3 |
| Perangkat Ketegangan | Cocok dengan penggerak 1,5kw | mengatur | 3 |
| Jalur Konveyor Rol Otomatis | Garis rol | Lakukan panel samping, pembengkokan pelat baja A3, rak tabung baja persegi (P = 150), 60 x 40 * 2,5, rol untuk badan rol pipa baja tahan karat Φ63 * 2 t = 2 mm, P = 120 mm. | m | 47 |
| Perangkat Penggerak | Peredam 0,4kw (CPG) | mengatur | 16 |
| Perangkat Ketegangan | | mengatur | 16 |
| Jalur perbaikan | Garis rol non-otomatis | Panel samping pembengkokan pelat baja A3, rak tabung baja persegi (P = 150), 60 x 40 * 2,5, rol untuk badan rol pipa baja tahan karat Φ 63 * 2 t = 2 mm, P = 120 mm. | m | 2.3 |
| Mesin transfer dongkrak | Dua rantai tangki, sabuk konveyor rantai tangki baja tahan karat, perangkat penggerak peredam motor untuk peredam 0,20kw (kota Taiwan), silinder pengangkat untuk yader, mekanisme pengangkat untuk rangka X. | mengatur | 2 |
| Perangkat Penghenti Pneumatik | | Silinder AirTAC, produksi pelat baja 4mm | mengatur | 8 |
| Saluran loop pompa vakum | 1. Mesin transfer jacking (masuk dan keluar dari jalur loop vakum) | Dua rantai tangki, sabuk konveyor rantai tangki baja tahan karat, perangkat penggerak peredam motor untuk peredam 0,20kw (kota Taiwan), silinder pengangkat untuk yader, mekanisme pengangkat untuk rangka X. | mengatur | 2 |
| 2. Masuk dan keluar dari garis transisi loop vakum garis rol, L = 2,1 × 2 = 4,2 m |
| Garis rol | L1300×h720 | m | 4.2 |
| Perangkat penggerak | Peredam 0,2kw, (CPG) | mengatur | 4 |
| Perangkat penghenti penyangga baris ganda | | mengatur | 2 |
| 3. Perangkat jalur loop masuk dan keluar |
| Mekanisme dorong pneumatik | Silinder AirTAC, Mekanisme pemandu bantalan linier | mengatur | 1 |
| Mekanisme dorong pneumatik | Silinder AirTAC, Mekanisme pemandu bantalan linier | mengatur | 1 |
| 4. Jalur loop untuk pemompaan vakum |

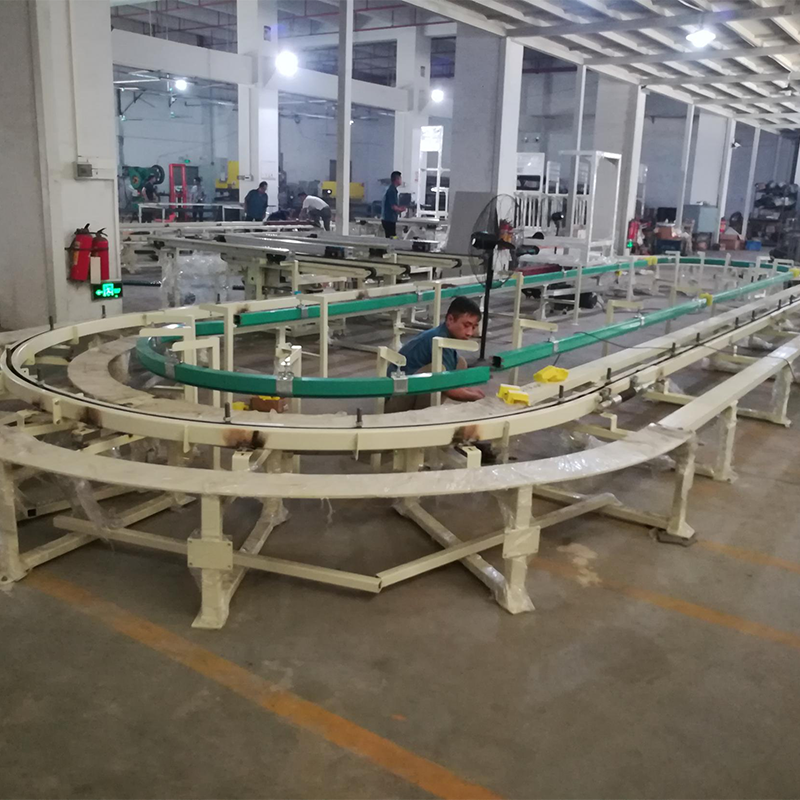

| Garis lingkaran | Rangka tabung baja persegi, 60*40mm×3mm; Pelat baja saluran untuk rel pemandu; Pelat rantai ganda roda pemandu ganda rantai suspensi khusus, P=250mm; Rel pemandu horizontal tahan aus khusus 40Mn; Rel lurus standar A3. | m | 39 |
| Perangkat penggerak & tegangan | Peredam 2,2kw (CPG) | mengatur | 1 |
| Troller (jenis roller) | Jarak antara P = 1400 mm; Rangka tabung baja: 60*40*3; Roda universal digunakan sebagai roda pendukung, dilengkapi dengan 2 mesin standar (disediakan oleh pihak a), dilengkapi dengan 2 rol baja tahan karat berdiameter 38 pada permukaan troli, dan pelat baja tahan karat 2mm lainnya. | buah | 27 |
| Rel listrik geser | | m | 45 |
| Kolektor arus | 5 pcs untuk setiap stasiun | mengatur | 135 |
| Catu daya | | mengatur | 2 |
| Pasang braket dan aksesori | | kelompok | 1 |
| Garis loop uji kinerja | 1. Mesin pengangkat dan pemindah atas (masuk ke jalur loop uji kinerja) | Dua rantai tangki, sabuk konveyor rantai tangki baja tahan karat, perangkat penggerak peredam motor untuk peredam 0,20kw (kota Taiwan), silinder pengangkat untuk yader, mekanisme pengangkat untuk rangka X. | mengatur | 2 |
| 2. Masuk dan keluar dari garis transisi loop uji kinerja garis rol, L = 3 × 2 = 6m |
| Garis rol | L1300×h720 | m | 6 |
| Perangkat penggerak | Peredam 0,2kw (CPG) | mengatur | 4 |
| Perangkat penghenti penyangga baris ganda | | mengatur | 2 |
| 3. Perangkat jalur loop masuk dan keluar |
| Mekanisme dorong pneumatik | Silinder AirTAC, Mekanisme pemandu bantalan linier | mengatur | 1 |
| Mekanisme dorong pneumatik | Silinder AirTAC, Mekanisme pemandu bantalan linier | mengatur | 1 |
| 4. Garis loop untuk uji kinerja |
| Garis lingkaran | Rangka tabung baja persegi, 60*40mm×3mm; Pelat baja saluran untuk rel pemandu; Pelat rantai ganda roda pemandu ganda rantai suspensi khusus, P=250mm; Rel pemandu horizontal tahan aus khusus 40Mn; Rel lurus standar A3 | m | 60 |
| Perangkat penggerak & tegangan | Peredam 2,2kw (CPG) | mengatur | 1 |
| Troller (jenis roller) | Jarak antara P = 1400 mm; Rangka tabung baja: 60 * 40 * 3; Roda universal digunakan sebagai roda pendukung, dilengkapi dengan 2 mesin standar (disediakan oleh pihak a), dilengkapi dengan 2 rol baja tahan karat berdiameter 38 di permukaan troli, dan pelat baja tahan karat 2mm lainnya | buah | 37 |
| Rel listrik geser | | m | 60 |
| Kolektor arus | | mengatur | 185 |
| Catu daya | | mengatur | 4 |
| Pasang braket dan aksesori | | kelompok | 1 |
| Jalur rol pengepakan | tetap pada mesin penyelarasan samping | Silinder/batang pemandu AirTAC | mengatur | 1 |
| Pencahayaan, kipas, braket gantung kartu panduan proses, jalur udara | Jalur gas | Pipa dikubur ke dalam badan pipa, pasang jalan utama 1 setengah inci di bawah stasiun. | m | 95 |

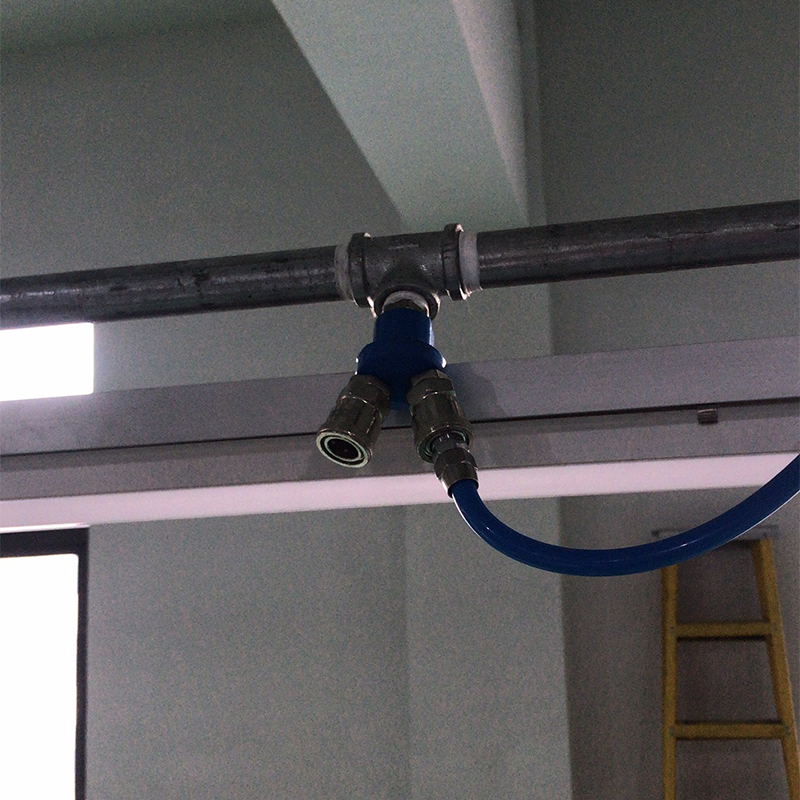

| Konektor cepat | Pipa memasuki badan saluran sepanjang tanah, dilapisi pelat baja herringbone untuk perlindungan, dan pipa utama udara bertekanan sepanjang 1 inci dipasang pada dan di bawah stasiun, dengan interval 3 meter dan pipa bercabang 4 (interval lokal 1,5 meter). | mengatur | 48 |
| Katup bola | Pasang katup bola kuningan, siku dan konektor cepat tiga stasiun pada setiap cabang. | mengatur | 48 |
| Triplex sumber udara | Triad pneumatik | mengatur | 1 |
| Kelompok slide gas | Terbuat dari profil aluminium khusus | m | 95 |
| Penerangan | Bagian atas badan saluran dilengkapi dengan lampu neon LED hemat energi dua baris 16-18 watt dengan panel reflektif (atap ruangan tidak diperlukan). Jarak antar kedua lampu neon adalah 0,5 meter, jarak antar tabung 200 mm, tinggi 2,6 meter dari atas tanah, dan jarak antara lampu dan tepi badan saluran 500 mm. Pencahayaan keseluruhan dikontrol oleh bagian-bagian yang terhubung dengan saluran. | m | 95 |
| Pengangkatan pencahayaan | Pemasangan lampu fluoresen mengadopsi pengangkatan | mengatur | 48 |
| Penggemar | Mengadopsi kipas kepala bergerak 400mm merek domestik berkualitas, dan menyediakan dukungan serta soket. Pasang setiap 2 meter. | mengatur | 48 |

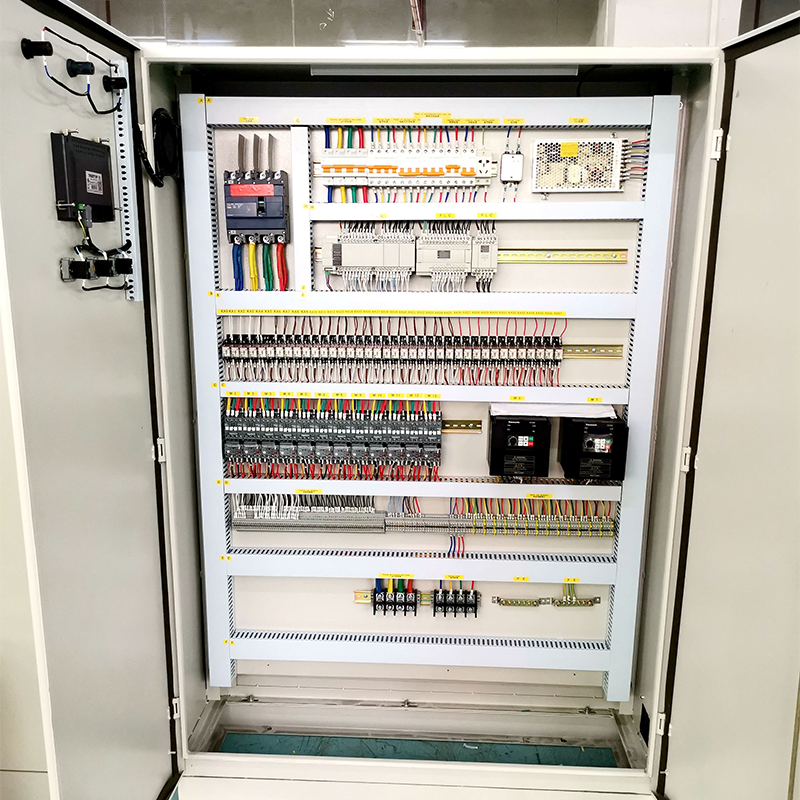

| Sistem catu daya dan kontrol untuk seluruh jalur konveyor | | Panasonic atau Mitsubishi PLC + layar sentuh, kontaktor udara dan ac Schneider + tombol, kotak tombol untuk struktur aluminium cor, konverter frekuensi untuk Panasonic atau Mitsubishi, sakelar fotolistrik untuk Panasonic atau Omron. Saluran sinyal dan saluran daya motor semuanya dihubungkan langsung dengan kabel. Beberapa komponen antiledakan. | mengatur | 1 |

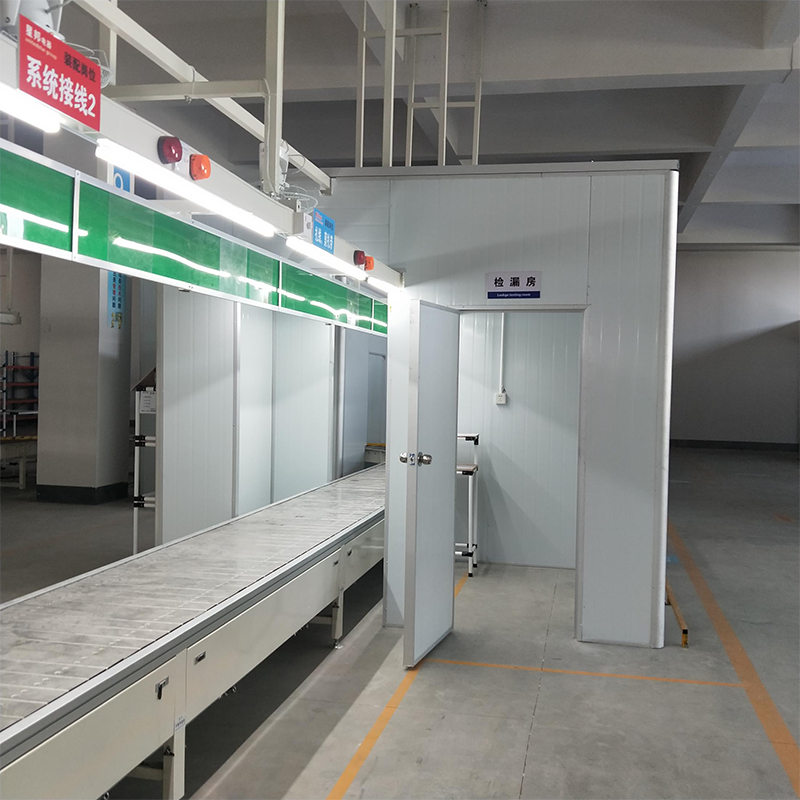

| Ruang deteksi kebocoran | Dinding baja berwarna | Pelat baja tahan api dua sisi Delta 50 berkualitas tinggi, diisi dengan kapas batu di bagian tengah. Bagian atasnya terbuat dari pelat baja tahan api dua sisi Delta 50 berkualitas tinggi (termasuk jendela observasi, kaca 5fufa lapis ganda, didistribusikan secara merata sekitar 1000 mm, tinggi permukaan 1000 mm). | ㎡ | 37 |
| Profil aluminium busur | Profil aluminium digunakan pada empat sudut siku-siku di ruang penuaan | m | 23 |
| Kerangka ruang uji kinerja | Rangka utama mengadopsi struktur perlindungan rumah operasi pengelasan lintasan persegi 100 × 100 × 5: rangka utama Fang Gang dengan atap berjalan 120mm × 120mm dan ketebalan tidak kurang dari 3mm | ㎡ | 37 |
| Pintu kipas pembuangan tunggal | Siapkan pintu masuk dan keluar personel (1200mm atau lebih dengan jendela kaca): ukurannya tinggi 2000 mm, lebar 800 mm posisi Lihat gambar dengan kunci pintu bulat, kunci otomatis. | mengatur | 1 |
| Sistem ventilasi | Dibuat dengan kipas pembuangan, dengan 8 buah kipas pembuangan berukuran 12 inci. | mengatur | 1 |
| Soket, lampu | Lampu antiledakan dan soket serta pipa kabel untuk penerangan atas | mengatur | 1 |
| Mesin penahan angin | Ukuran pintu masuk dan keluar ruang operasi adalah 1000 mm (dari permukaan garis) dan lebar 3000 mm (ukuran ini hanya sebagai referensi). Pemandu papan baja dipasang di pintu masuk dan keluar. | mengatur | 2 |
| Ruang uji kinerja | Dinding baja berwarna | Pelat baja tahan api dua sisi Delta 50 berkualitas tinggi, diisi dengan kapas batu di bagian tengah. Bagian atasnya terbuat dari pelat baja tahan api dua sisi Delta 50 berkualitas tinggi (termasuk jendela observasi, kaca 5fufa lapis ganda, didistribusikan secara merata sekitar 1000 mm, tinggi permukaan 1000 mm). | ㎡ | 493.3 |
| Profil aluminium busur | Profil aluminium digunakan pada empat sudut siku-siku di ruang penuaan | m | 92.2 |
| Kerangka ruang uji kinerja | Rangka utama mengadopsi struktur perlindungan rumah operasi pengelasan lintasan persegi 100 × 100 × 5: rangka utama Fang Gang dengan atap berjalan 120mm × 120mm dan ketebalan tidak kurang dari 3mm | ㎡ | 292,7 |
| Pintu kipas pembuangan tunggal | Siapkan pintu masuk dan keluar personel (1200mm atau lebih dengan jendela kaca): ukurannya tinggi 2000 mm, lebar 800 mm posisi Lihat gambar dengan kunci pintu bulat, kunci otomatis. | mengatur | 4 |
| Sistem ventilasi | Dibuat dengan kipas pembuangan, dengan 8 buah kipas pembuangan berukuran 12 inci. | mengatur | 2 |
| Soket, lampu | Lampu antiledakan dan soket serta pipa kabel untuk penerangan atas | mengatur | 1 |
| Mesin penahan angin | Ukuran pintu masuk dan keluar ruang operasi adalah 1000 mm (dari permukaan garis) dan lebar 3000 mm (ukuran ini hanya sebagai referensi). Pemandu papan baja dipasang di pintu masuk dan keluar. | mengatur | 2 |
